Pannelli alari (versione Professional)

Definizione della pianta alare:

In questo finestra e' possibile definire il nome del pannello e la sua vista in pianta.

E' possibile scegliere fra pianta trapezoidale ed ellittica.

Vanno inoltre definiti la freccia alare e gli eventuali valori di incidenza alla radice e all'estremita', per poter gestire ali svergolate.

Sul disegno in basso e' sempre possibile effettuare misure di distanze ed angoli, oltre naturalmente ad effettuare ingrandimenti sui particolari

Numero centine e relativa spaziatura:

In questa nuova gestione dei pannelli e' possibile non solo definire il numero delle centine alari, ma anche impostare una condizione di non equidistanza.

Se infatti lasciamo abilitata la funzione di spaziatura automatica le centine verranno sistemate nel pannello tutte alla stessa distanza, in caso contrario potremo andare a definire la distanza per singoli gruppi di centine.

Il risultato puo' poi essere controllato sulla lista o visivamente sul disegno.

Selezione profili:

Non c'e' molto da dire su questa finestra di dialogo, andremo semplicemenete qui a scegliere i profili da adottare alla radice ed all'estremita', scegliendo anche se interpolarne matematicamente le coordinate e se disegnare anche la linea di corda.

Da ora in poi sara' possibile scegliere se visualizzare nel disegno la pianta alare od uno dei profili radice o d'estremita'.

Impostazione coperture:

E' possibile definire differenti coperture per la parte superiore ed inferiore del pannello.

Ora e' anche possibile definire coperture anche parziali e di diversa misura alla radice ed all'estremita'.

Premendo l'apposito pulsante le coperture vengono automaticamtne impostate per una configurazione tipo Delta-box.

Bordo d'entrata:

Oltre a scegliere tipo e dimensioni del bordo d'entrata e' ora possibile anche definirlo rastremato e posizionarlo con precisione sulla centina.

Ingrandendo il naso della centina e' possibile controllare perfettamente il corretto posizionamento del medesimo, che puo' essere anche spostato semplicemenete tramite i tasti cursore, senza dover digitarne il valore esatto in mm.

Bordo d'uscita:

E' stato ora aggiunto anche il comune bordo d'uscita formato da una o due coperture separate.

E' possibile definire differenti dimensioni per radice ed estremita' e, in caso di pannello ellittico, scegliere se il bordo d'uscita debba essere rettilineo o seguire la forma ellittica.

Il bordo d'uscita puo' anche essere formato dalla sola parte inferiore o superiore, oppure lo si puo' scegliere nella classica forma triangolare ricavata da listello in balsa presagomato.

Impostazione longheroni:

Ora praticamente non ci sono piu' limiti al numero e tipi di longheroni.

E' ora presente anche il longherone a tutta altezza, con scassi sulle centine. I longheroni possono essere anche rastremati, possono essere allineati automaticamente al contorno della centina oppure possono essere piazzati con precisione usando riferimenti percentuali o assoluti.

Si puo' anche decidere quali sono le centine attraversate da ogni longherone, in modo da poter inserire longheroni che non coprano l'intera lunghezza del pannello.

Due appositi pulsanti permettono in fretta di definire longheroni per la configurazione Delta-box.

Il longherone attuale su cui si sta lavorando e' mostrato nel disegno col colore blu, in modo da facilitarne l'identificazione.

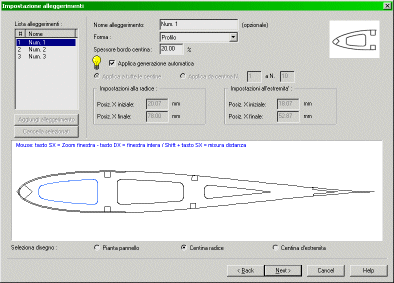

Impostazione alleggerimenti:

Grandi novita' anche nella gestione degli alleggerimenti!

Non solo e' ora possibile definire allegerimenti che seguona la forma del profilo, ma si puo' anche abilitare l'opzione di generazione automatica che creera' gli alleggerimenti delle dimensioni ottimali considerando il bordo d'entrata ed i longheroni presenti.

E' comunque possibile disabilitare poi questa opzione e quindi ritoccare dimensioni e posizione degli alleggerimenti, o definirli in modo completamente manuale.

Impostazione linguette di costruzione:

Le classiche linguette di costruzione possono ora essere piazzate anche sulla parte superiore del pannello, per chi preferisca una costruzione 'ribaltata'.

Resta naturalmente anche l'opzione di avere una sola linguetta posteriore, usando il ventre (o il dorso) del profilo come secondo punto di appoggio..

Definizione formato di stampa:

Anche la gestione delle stampe e' stata rivoluzionata.

Ora la preparazione delle Tavole di disegno e' svincolata dalle dimensioni del formato massimo di carta gestibile dalla nostra stampante o plotter.

Infatti per i tre tipi di disegno (pianta alare, centine e dime naso) e' possibile definire tre diversi formati per la Tavola, riarrangiare gli elementi nella tavola (vedi argomento successivo) per poi stamparli su un formato carta anche minore di quello della Tavola.

Infatti ora Profili si occupa di spezzare una Tavola di disegno su piu' fogli, in modo che poi, anche grazie ai marcatori di riferimento, il disegno possa essere ricomposto nella sua grandezza originale riunendi piu' fogli.

Anteprima e posizionamento centine:

Questa e' una funzione completamente nuova!

E' infatti possibile non solo invertire, ribaltare e spostare le centine entro una tavola, ma anche spostarle da una tavola all'altra tramite funzioni di taglia -incolla.

E' cosi' possibile ottimizzare gli spazi, in modo da evitare sprechi di materiale, soprattutto per il taglio tramite macchine CNC.

La configurazione cosi' modificata puo' poi essere salvata e successivamente richiamata e modificata nuovamente.

Il tutto semplicemente usando i pulsanti forniti in questa finestra di dialogo, in cui ad esempio vediamo selezionato una centina disegnata in blu.

Anteprima e posizionamento dime naso:

Lo stesso puo' essere fatto per le dime di controllo naso, che sono inserite in una tavola di diverso formato rispetto a quella delle centine.

Tavola centine:

Ecco qua come si presenta la Tavola di disegno che riporta le centine.

Qualora avessimo scelto un formato Tavola non sufficiente a contenere tutte le centine sarebbero state create piu' tavole. E' poi possibile navigare attraverso le tavole tramite l'apposito pulsante della toolbar.

Queste tavole possono essere stampate o esportate in DXF, HPGL.

Tavola percorso di taglio centine:

Qui a lato vediamo invece come si presentala Tavola che mostra il percorso di taglio delle centine.

In questo caso tutte le linee superflue sono state eliminate, il percorso di taglio e' stato ottimizzato ed e' stata applicata anche la correzione per il diametro utensile.

Nella prossima sezione possiamo vedere un ingrandimento che ci permette di capire meglio come funziona questa correzione.

Dettaglio Tavola percorso di taglio centine:

Ecco un ingrandimento della Tavola mostrata sopra.

Tracciata in nero possiamo vedere la forma desiderata della centina finale, in rosso il percorso dell'utensile da taglio ed in verde la larghezza del materiale asportato (diametro fresa).

Inoltre possiamo vedere all'opera la funzione di interruzione del percorso di taglio, che ha lo scopo di evitare che il pezzo appena tagliato si stacchi immediamente, lasciando piccoli pezzi di congiunzione che andranno poi eliminati successivamente.

Oltre ai soliti formati DXF e HPGL e' ora possibile esportare la tavola anche in G-code, per poter pilotare macchine da taglio CNC a 3 assi o 2 assi e mezzo.
